Benzinmotormodell 4-Takt-Einzylinder-Physikalische Versuchsausrüstung

Produktdetails

Benzinmotormodell Viertakt-Einzylinder-Physikalische Versuchsausrüstung

Merkmale:

.Das Benzinmotormodell ist entsprechend der Höhe des Objekts ausgelegt. Es kann das grundlegende Arbeitsprinzip des Viertakt-Einzylinder-Ottomotors und die Hauptstruktur des üblichen Einzylinder-Ottomotors klar und intuitiv erklären. Es eignet sich für die Unterrichtsdemonstration.

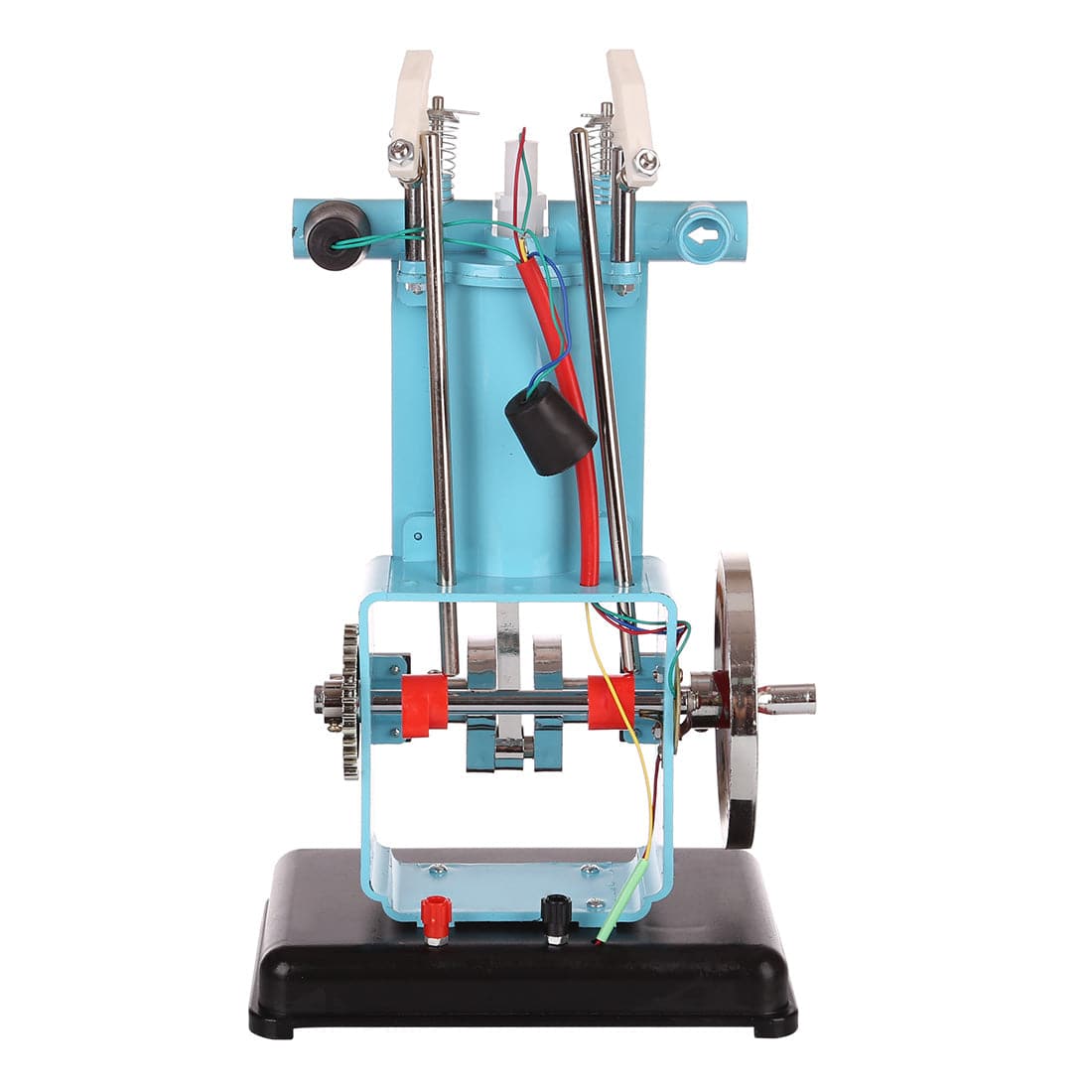

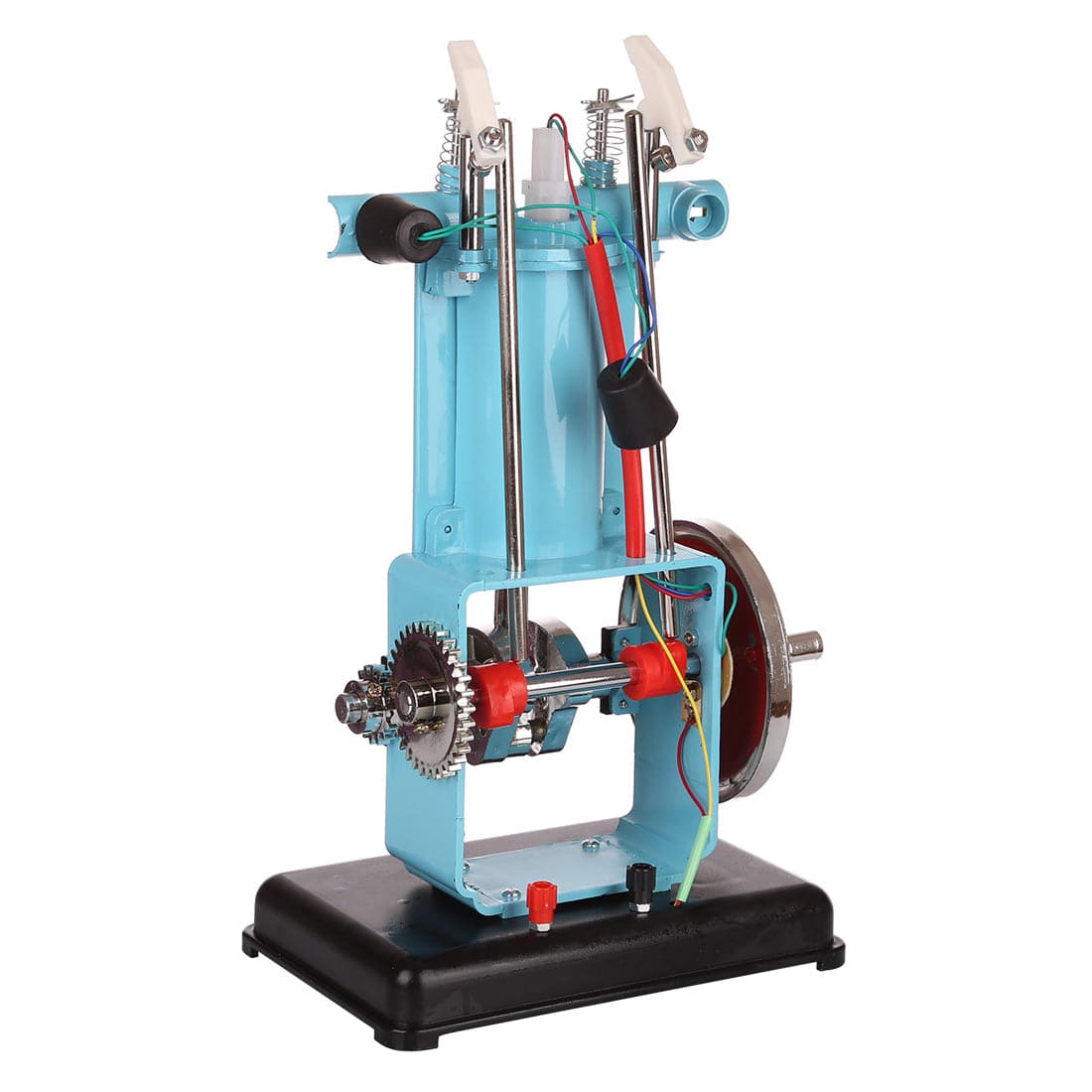

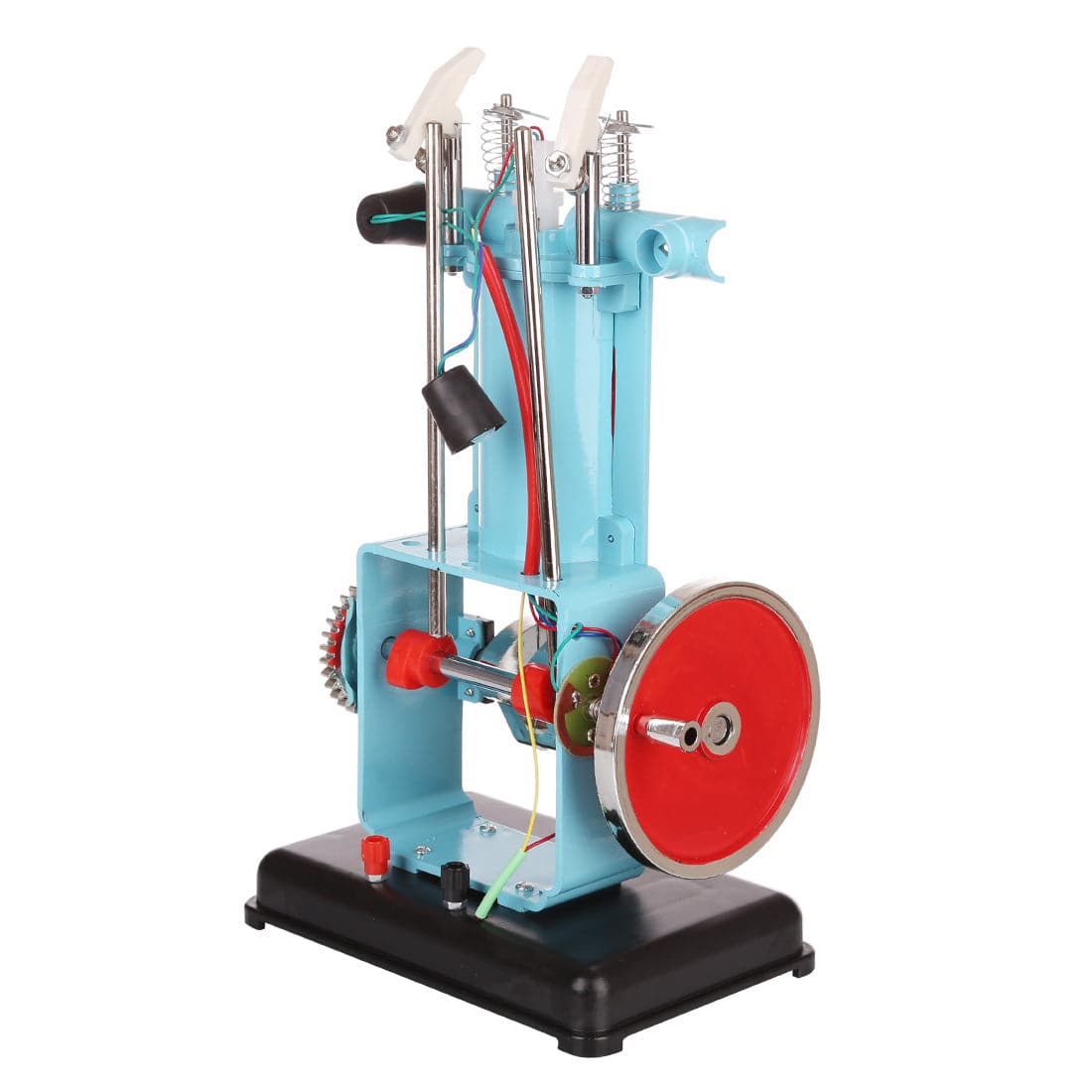

.Aufbau: Die Vorderseite des Instruments ist ein Schnitt entlang der Längsachse des Zylinders, und der zylindrische Hohlraum in der Mitte ist ein Zylinder. Auf beiden Seiten des Zylinders befindet sich ein Abschnitt des Kühlwassermantels. Der Kolben bewegt sich im Zylinder auf und ab, und die Linien auf dem Kolben stellen den Kolbenring und den Ölring dar. Der quadratische Hohlraum unter dem Zylinder ist das Kurbelgehäuse. Der vordere Teil des Kastens ist die Kurbelwelle. Es ist über die Pleuelstange mit dem Kolben verbunden. Das hintere ist die Nockenwelle. Auf der Oberseite befinden sich zwei Nocken mit unterschiedlichen Positionen. Die Schubstange wird der Reihe nach auf und ab geschoben und geführt. Der Kipphebel steuert das Einlassventil oben am Zylinder und das Öffnen und Schließen des Auslassventils. Oben in der Mitte des Zylinders befindet sich eine Zündkerze. Die linke Seite des Instruments ist das Schwungrad, die rechte Seite hat das Kurvenrad-Steuerrad, das Nockenwellen-Steuerrad, das Übersetzungsverhältnis beträgt 1:2. Das Verdichtungsverhältnis eines Benzinmotors beträgt im Allgemeinen 5-8, so dass, wenn der Kolben zum oberen Totpunkt ansteigt, die Oberseite des Zylinders proportional mit einem bestimmten Spalt belassen wird. Das Instrument ist mit einem Lichtanzeigegerät ausgestattet, und die Lichter blinken nacheinander, wenn das Instrument läuft.

.Verwendung: Schließen Sie die beiden Klemmen an die 1,5-2-V-Stromversorgung an (oder installieren Sie die Trockenbatterie Nr. 5 in den Batterieclip auf der Bodenplatte), schließen Sie den Schalter, stellen Sie den Kolben auf den oberen Totpunkt ein und dann langsam in Pfeilrichtung auf dem Schwungrad drehen. Das Schwungrad beschreibt jeweils den Kolben, das Einlassventil, das Auslassventil, die Zündung und andere Aktionen in den vier Takten, um das grundlegende Arbeitsprinzip des Benzinmotors zu verdeutlichen. Beobachten Sie, wie die lineare Hin- und Herbewegung des Kolbens in die Drehbewegung des Schwungrads umgewandelt wird und wie Sie die Schubstange, den Kipphebel und das Luftventil so steuern, dass sie sich auf und ab bewegen, wenn sich die Nockenwelle dreht. Das Blinken der elektrischen Perle auf der Oberseite des Zylinders zeigt die Zündung an (das Instrument hat einen voreilenden Zündwinkel, sodass die Zündung erfolgt, wenn der Kompressionshub nicht vollständig beendet ist).

.Hinweis: Dieses Modell wird in der Regel nach der Einstellung versendet, alle Komponenten sind montiert, nicht willkürlich verschieben oder demontieren. Betreiben Sie das Gerät gemäß der Gebrauchsanweisung. Bitte bewahren Sie es nach Gebrauch auf und achten Sie bei längerem Gebrauch auf die Reinigung und Pflege des Instruments. .Geeignet für Personen über 14 Jahre

Spezifikationen:

.Farbe: Wie abgebildet
.Material: Metall + Kunststoff
.Produktabmessungen: 18,5 x 12,5 x 31 cm
.Produktgewicht: 900g
.Paketgewicht: 1050g
.Verpackung: Karton

Paket Inhalt:

.1 x Benzinmotormodell
